角齒輪墊片選用對應表 |
|
 |
|
|
|
角齒輪身份資料:

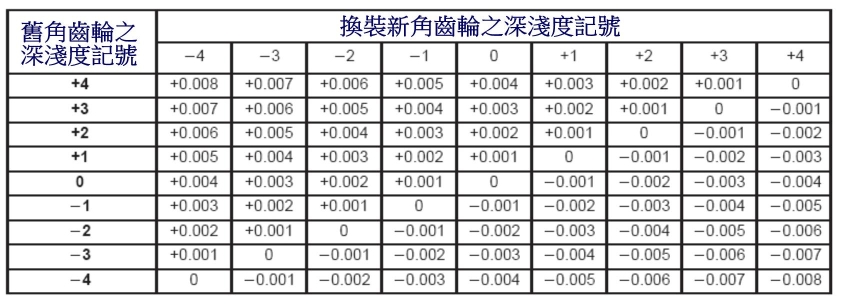

1.角齒輪的密合數據 2.角齒輪之深淺度記號 3.角齒輪生產編號 **請依上表所示, 找出換裝新大盤時應選用之角齒輪墊片厚度** 範例: 舊角齒輪之深淺度記號為+2, 欲換裝新角齒輪之深淺度記號為-4, 則依上表找出對應數據為+0.006, 即表示如果要換裝此一新角齒輪(-4)的話, 應增加60條(0.6mm)的厚度來達到最好的密合度. |
