產品規格支援>>傳動系統規格>>大盤技術資料>>大盤咬合面及安裝說明
|
大盤咬合面說明 |
|||||||||||||||
|
|
|
||||||||||||||
|
1.角齒輪填隙墊片位置 2.差速器填隙墊片位置(角齒輪側) 3.盤形齒輪 4.差速器填隙墊片位置(盤形齒輪側) 5.角齒輪 |
最密合正確的大盤咬合面 |
||||||||||||||
|
|
|
||||||||||||||
|

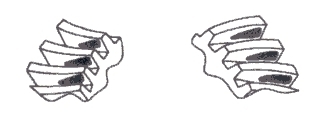

角齒輪的填隙墊片正確:差速器的填隙墊片(盤形齒輪側)需增加,差速器的填隙墊片(角齒輪側)需減少,使盤形齒輪更靠近角齒輪 |

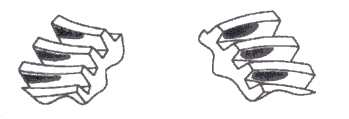

角齒輪的填隙墊片正確:差速器的填隙墊片(盤形齒輪側)需減少, 差速器的填隙墊片(角齒輪側)需增加,使盤形齒輪更遠離角齒輪 |
||||||||||||||
|
|
|
||||||||||||||
|

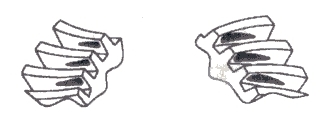

差速器填隙墊片正確:角齒輪的填隙墊片需增加, 使角齒輪更靠近盤形齒輪 |

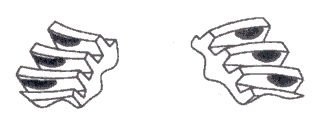

差速器填隙墊片正確:角齒輪的填隙墊片需減少, 使角齒輪更遠離盤形齒輪 |
||||||||||||||
|
|||||||||||||||
 |

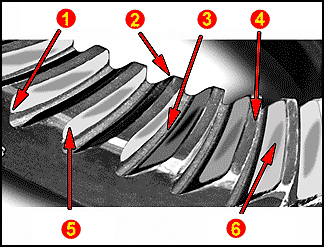

1. 齒根
2. 齒趾 3. 齒谷 4. 齒頂 5. 齒背 6. 齒面 |
||||||||||||||
