電動絞盤過載保護
|
COMEUP
電動絞盤過載保護
|
 |
你害怕電動絞盤拉力過載而損傷馬達嗎?
教你兩招
"如何保護絞盤過載損壞",安全維護自己DIY! |
|
你聽過何謂"過載保護器"或"過載保護開關"嗎?
如果你還不知道的話,沒關係, 我這會告訴你!
 |

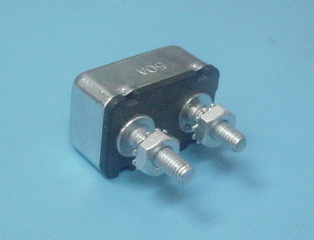

左側照片中的東西就是過載保護開關,也可以說是過載保護器,每一個過載保護開關都有其規格,有10A(安培).
20A. 30A. 40A. 50A.或其它安培規格的過載保護開關,從開關的側面就可以看到上面有標示規格,你可以點選左圖放大查看,開關下方有兩個電路端點,分別標示BAT及AUX,你可以到許多的電子或電機材料行買的到. |
|
|
如果我需要較大規格的過載保護開關,可是材料行沒有賣如此大的規格,這該如何呢? |
| Take
it easy! 照過來就對啦!
讓我教你怎樣加加又減減 |
|
從右側的電路圖可以知道,原本絞盤的電源線是直接接到電瓶的正極端,由電瓶直接供應電源給絞盤使用,不過那樣的接法對於絞盤滿載時沒有自我保護功能,也就是說,當絞盤拉力達到數分鐘滿載或短時間的超載時,極有可能會導致絞盤馬達過熱而燒掉,所以接上過載保護裝置還是比較好的啦! |
 |
|
|
如果我需要200A的過載保護器的話,該怎樣接呢?
你可以拿4個50A的過載保護開關,如右上角所示的電路圖,將其互相並聯即可,並聯好以後一端接電瓶正極,一端接絞盤受電端,實際並聯照片請按此
|
COMEUP
電動絞盤過載保護器規格查詢表 |
| 絞盤型號 |
過載保護器使用規格 |
 |
| DV6000(I)12V |
200A |
| DV9000(I)12V |
180A |
| DV9000(I)24V |
105A |
| DV12000 12V |
220A |
| DV12000 24V |
150A |
| DV15000 12V |
230A |
| DV15000 24V |
170A |
|
待過載保護器安裝完成以後,絞盤在使用時就再也不怕馬達會過載損壞,其動作原理如下:
1.當過載數秒鐘或剛好滿載連續30秒鐘,
此時過載保護裝置會使電路切斷而讓絞盤無法使用
2.待冷卻1~2分鐘後,過載保護器又會恢復正常使用狀態,建議此時應使用倍力滑輪增加可拉動的能力,否則過載保護器將可能一直因拉力過載而斷電. |
|
|
